天棚灯占据了这类场景照明应用市场的主角。然而在实际应用中，能耗大、寿命短、照度不均匀、易产生暗区等缺陷并不少见，影响着后期使用与维护。随着业主对于光效光品质要求的提升，针对各种问题所提出的解决方案考验着企业的实力。
从金卤灯、高压钠灯再到荧光灯，天棚灯也经历了各种光源类型的升级换代，在损坏率、使用寿命以及节能方面逐渐出现瓶颈时，随着在光通量输出和结构设计上的优化，LED天棚灯逐渐成为该领域灯具应用的王者，替代传统灯具的步伐越来越快，备受市场青睐。
近期LEDVANCE发布了一款LED天棚灯，称“重新定义新标准”，受到市场期待，阿拉丁评测室特别邀请沃特测试技术服务有限公司(佛山)作为第三方测试机构，从安规、结构、配光、颜色显现等各方面对这款灯具进行了综合评价。

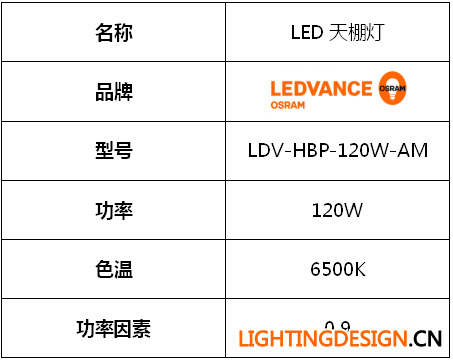

样品信息
目前固定式通用灯具执行的电气安全国家标准是GB 7000.1-2015和GB 7000.201-2008，即：
GB 7000.1-2015《灯具 第1部分：一般要求与试验》
GB 7000.201《灯具 第2-1部分:特殊要求 固定式通用灯具》
我们根据上述标准对该产品的外观与铭牌，安规结构做了些简单分析评测，并进行了温升测试。另外，我们也根据要求，进行了IK08冲击测试(依据标准是IEC 62262：2002, 对应国标是GB/T20138-2006，电器设备外壳对外界机械碰撞的防护等级(IK代码))
1.外观与铭牌

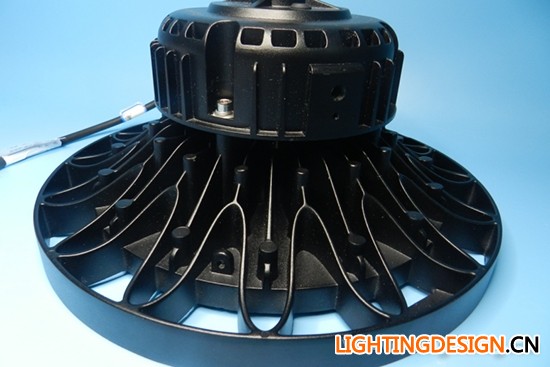

1)该产品有别致的散热器外观设计。触摸产品，手感平滑，无锋利边角，做工细致。

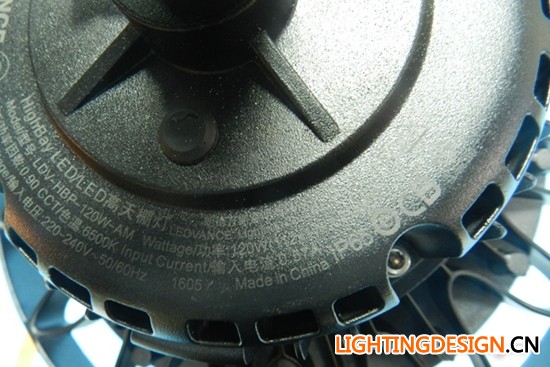

2)铭牌：数字/字母高度大于2mm,其它标志高度大于5mm, 符合标准规定。标记内容符合标准要求，而且铭牌由激光打标，相比其他印刷方式，可以保证经过长时间的使用之后仍然清晰可辨。不过，因为字体颜色和反光的原因，这些内容要在一定角度才能更容易看清楚。
2.结构拆解分析
该产品整体外观结构，包括LED灯盘和LED驱动器盒，均为圆形设计。LED驱动器盒由4个内六角螺钉固定，LED灯盘外壳由8个内六角螺钉固定。

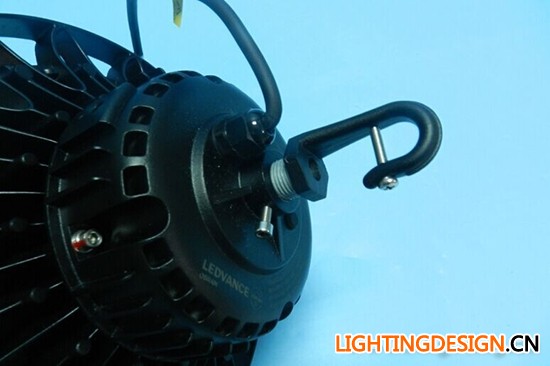

另外，该产品通过吊钩安装，并有防滑脱螺丝。电源线进线处，有作为电源线压线装置的螺纹密封压盖，同时也有防水作用。
电源线型号规格为60245 IEC 57(YZW)，H05RN-F 3G1.0mm2，符合标准要求。
从LED驱动器的铭牌可以看到具备3C认证标志。为独立式恒流型，Class I类，安全特低电压输出(SELV)，最大输出功率为160W，最大输出电压(空载)是80Vdc。防尘防水等级是IP65，与灯具标识的防尘防水等级相同。

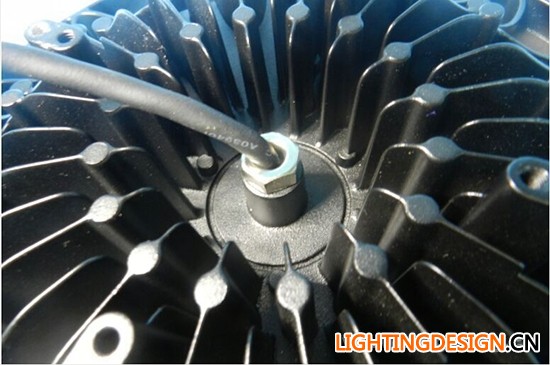

LED驱动器的输出电线进入灯盘外壳，进线处有金属螺纹密封压盖，主要起防水作用。电线型号规格为60245 IEC 57(YZW)，H05RN-F 2G1.0mm2，符合标准要求。

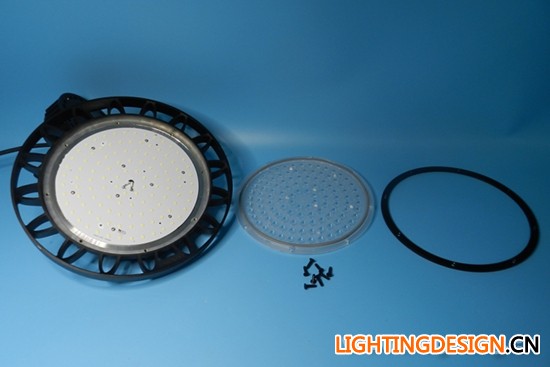

拧开8个内六角螺钉，取下环形外框和透明塑料罩，见下图。

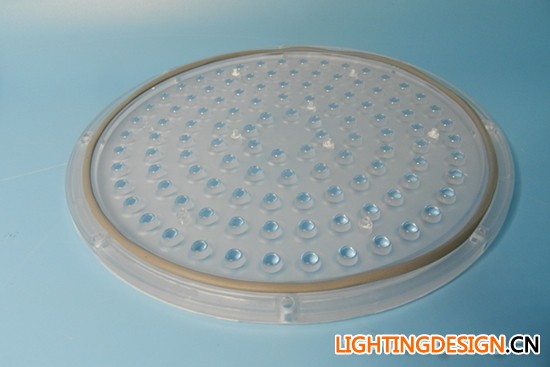

透明塑料罩上面嵌有浅棕色环形的防水垫圈。

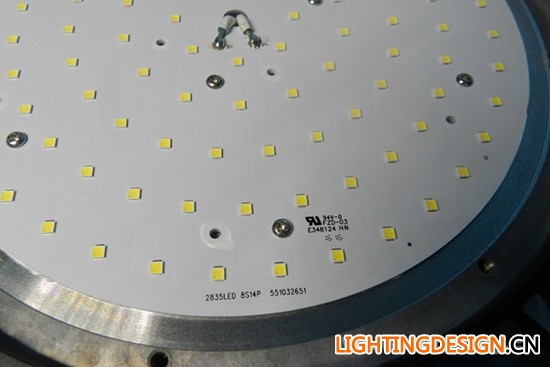

模组板材是铝基板。灯珠是2835型LED，8串14并。
LED驱动电源的输出是SELV，输出工作电压为80V，LED模组的载流部件到人手可触及金属外壳的爬电距离和电气间隙要满足基本绝缘，对应工作电压是80V。
根据GB 7000.1-2015, 可以计算出基本绝缘的爬电距离最小要求为1.32mm, 电气间隙最小要求为0.38mm。
实际测量的爬电距离和电气间隙均为2.0mm，那么对于上述的基本绝缘的要求已经足够。

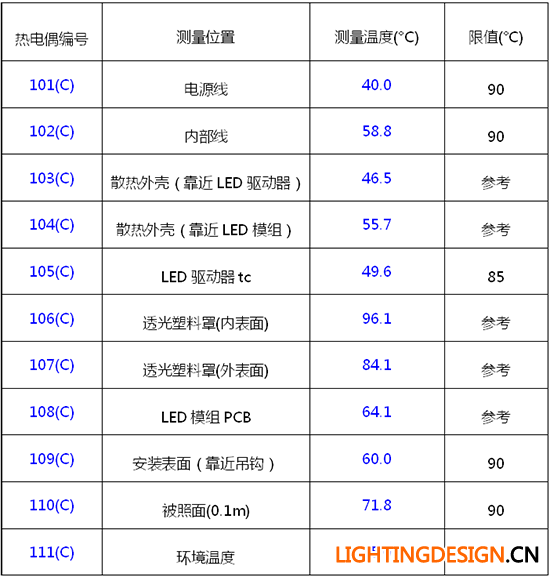

3.温升测试
环境温度Ta: 25°C
测试电压：1.06x240V=254.4V, 50Hz
可以看到，产品温升测试是合格的。温度不算高，应该是独特的散热器设计起到作用，例如LED驱动器盒的导风槽工艺应该起到良好的散热作用。良好的散热能力对产品寿命起到积极作用。还在于这个点的温度一直保持在29.7的恒温状态，相对于普通模组的散热，具有独特优势。

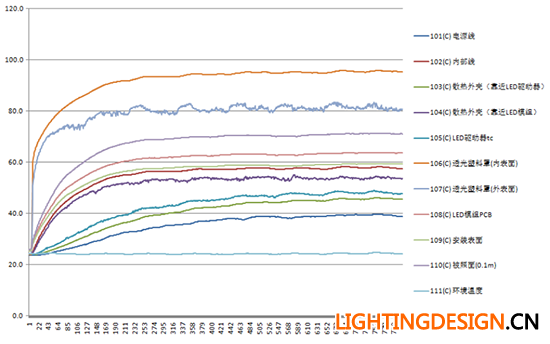

温升曲线图

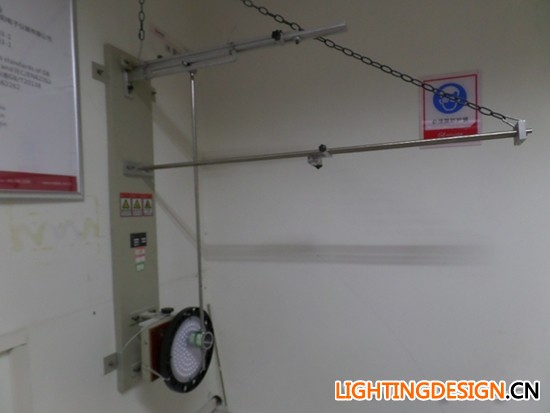

4.IK08测试
冲击能量：5J
冲击位置：金属外壳和透光塑料罩
测试后，样品没有损坏。高天棚灯常用于仓库或者厂房等复杂环境，有时难免会被叉车或者其他设备意外碰撞，相对市面上其他产品，此款产品的IK08防撞等级确实为一大亮点。
基础光学测试
1.基础参数

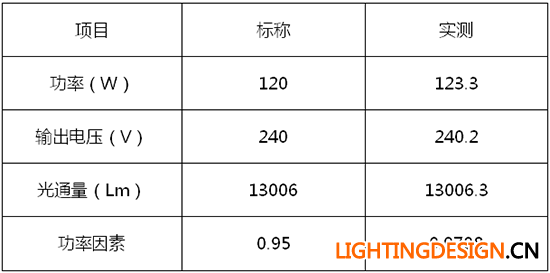

我们再来看一下基础光电参数的测试情况，从实测参数来看，功率实测值要比标称参数稍高，但依然在保持在标准规定的±10%的范围，实测光效达到105.48Lm/W，相对于传统灯具节能效率至少达到70%以上。
另外值得一提的是，灯具的功率因素值达到0.9708，对于电能的节省也具有重要的意义。
单就样品灯具的基础光电值来看，这款LED天棚灯在满足标准要求和实际需要的基础上，发光效率以及节能上的表现超出普通预期，甚至远远高出金卤灯等传统灯具。
2.配光曲线

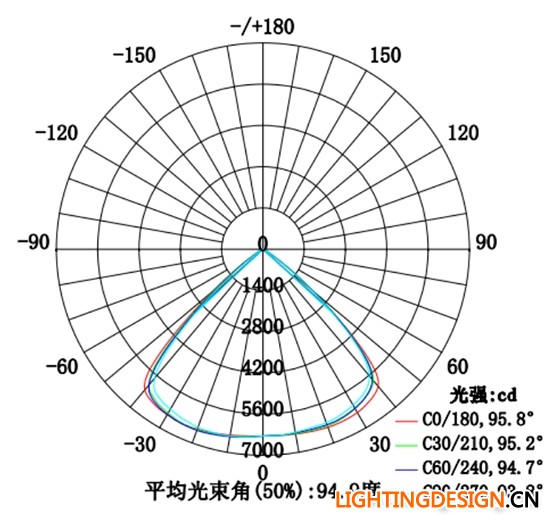

室内灯具配光曲线

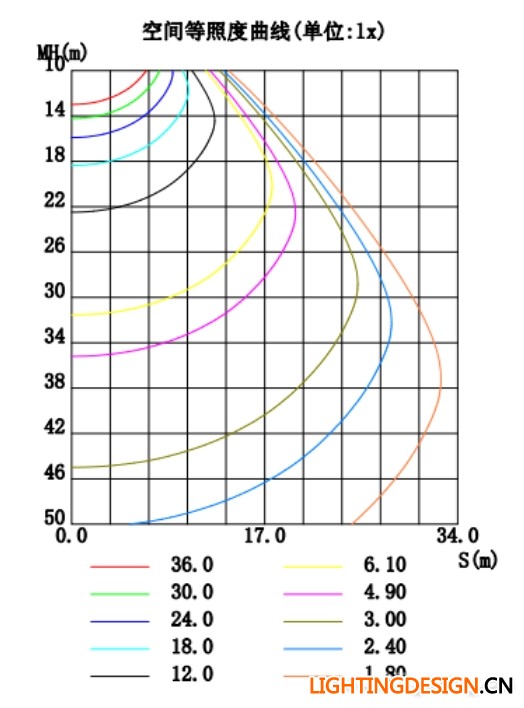

空间等照度曲线
显然，在满足发光效率基础上，灯具发光的均匀性则关系到应用场所内的区域照明分布一致性和舒适性。灯具配光曲线反映了灯具控制光分布的能力，根据配光曲线图，设计师可以从一个灯具的配光曲线出发来设计、排列灯具，实现建筑师要求的照明效果。
从配光曲线上看，灯具发光依轴线均匀排布，平均光束角94.9度，呈典型的宽光型，更适合中高距离以及公共区域范围内的应用。
空间照度曲线反映的是灯具从安装位置距地面10m到50m，随着距离光源不断变远时同等照度的分布情况。

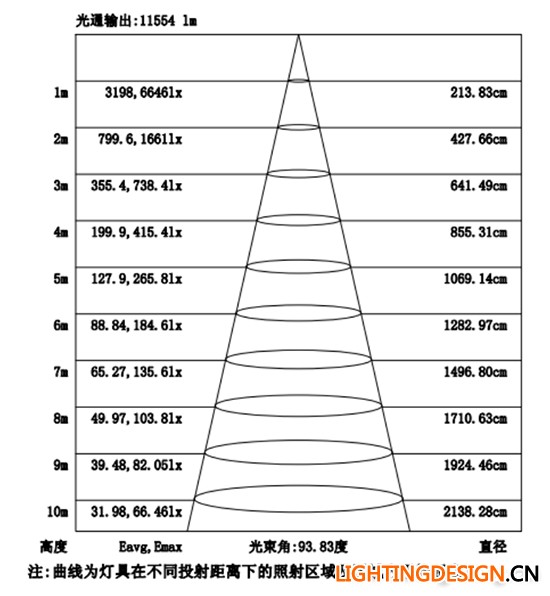

2.灯具有效平均照度图
有效平均照度图，反应的是灯具在相应角度内发出的光通量，也可以看出相应位置范围内的照度值，照明设计师可根据此图合理计算灯具安装角度、分布以获得符合要求的照度。一般工业厂房、加油站等区域地面要求平均照度达成200-300lx,这种情况下此LED天棚灯安装高度在5-6m可获得比较理想的照度，也更适宜生产办公的需要。当然，从产品系列来看，送测的是该系列高天棚灯里面最小的120W，另外有150W和200W可以满足更高安装高度的要求。
颜色参数

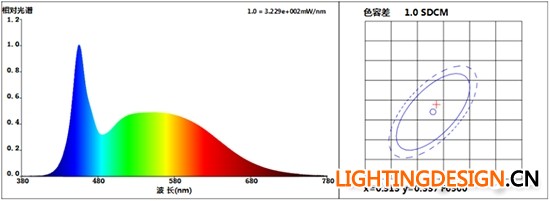

1.光谱参数

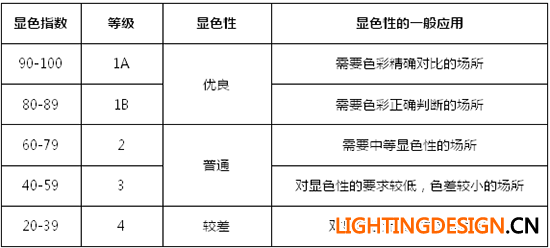

被认为是最影响舒适度和还原度的颜色参数指标可以直接评价照明品质的好坏。而一般照明场所，尤其是大型商业超市等区域对色彩还原度的要求则放在更重要位置，显色指数反映的是灯具发出的光对实际照明物体真实颜色的还原程度，显色指数的值越大，对真实颜色的显现度就越大。下表是不同显色值所表现出的功能：
样品实测色温值为6388K，单就人体视觉感官来说色调偏冷，一般适合于应用到大型仓库、物流中心、厂房等区域。
实测显指为85.5，达到优良水准，可以应用到色彩显现要求较高的场所，其中R9代表了饱和红色，一般反应的是光谱中650nm左右波长的光，实测值为20，代表了其偏离红色的程度，作为大型仓库等应用区域来说，这个R9值颇具优势。
另外关注的色容差值，其数值大小直接反映了生产过程中红绿蓝发光的色温偏离范围，在色坐标0.313,0.337下，测得色容差值为1.0SDCM，符合GB24823-2009普通照明用LED模块的性能要求标准。
小结：
相较于传统光源灯具来说，LED天棚灯具备优势明显，在发光效率、发光品质以及使用寿命上更胜一筹。单就这款LED天棚灯样品来说，其设计细节与做工水准值得国内厂家学习，作为主打仓库、厂房、油站等大空间领域市场的一款产品，针对此前市场所忧虑的能耗、寿命、光品质等问题都给出了一系列方案，尤其是在灯具散热和配光上令人印象深刻。
通用照明市场依旧延续着庞大的增长，摆脱低品质、无特色的产品竞争，企业在产品细节和解决用户痛点上需要着力更多，LED天棚灯的技术和市场发展现状远远未达到更高的水平，不仅仅是产品，针对建筑、工业场所更高明的照明解决方案将更受市场欢迎。
附：产品信息
LEDVANCE LED高天棚灯具
△ 产品特征
— 120W, 150W, 200W三种功率可选
— 专利大厂大功率LED，品质可靠，国际客户放心之选
— CRI >80
— 系统光效>100lm/W
— 6500K
— 一体化压铸铝灯体
— 内置高品质驱动，系统寿命长达50000小时
— 整体式耐热透镜光学系统
— 120W、150W光束角为90°×90°，200W光束角为70°×70°
— IP65
— IK08
— PF>0.95
— CCC & CB认证
△ 产品优势
— LEDVANCE? 独有优美工业设计
— 50%以上系统节能VS金卤灯系统
— 3种光通量选择，取代金卤灯应用的完美选择
— 外型小巧，满足灯具轻量化的同时，确保最佳散热 效果
— 优化光学设计，适用于6-12m的空间使用
— 标准吊链式和吊杆式安装，支持吸顶式安装(支架 配件可选)
— 高档黑色喷涂表面处理

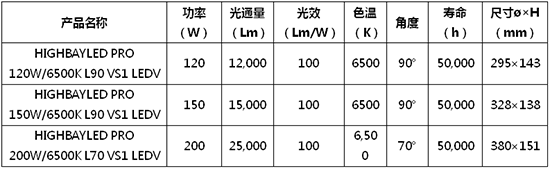

△ 规格
